Nel corso di uno degli ultimi giorni avevo ascoltato e decodificato il breve messaggio in Olivia utilizzando Fldigi.
Questa è la QSL appena ricevuta per il rapporto d'ascolto inviato.
venerdì 26 settembre 2014
QSL da RFA per trasmissioni digitali
La sperimentazione di Radiogram - in OLivia - su RFA si è conclusa.
Nel corso di uno degli ultimi giorni avevo ascoltato e decodificato il breve messaggio in Olivia utilizzando Fldigi.
Questa è la QSL appena ricevuta per il rapporto d'ascolto inviato.
Nel corso di uno degli ultimi giorni avevo ascoltato e decodificato il breve messaggio in Olivia utilizzando Fldigi.
Questa è la QSL appena ricevuta per il rapporto d'ascolto inviato.
domenica 21 settembre 2014
giovedì 11 settembre 2014
stazioni radio militari in VLF
Il voltmetro selettivo è tornato dalla manutenzione, il negozio ci ha messo impegno ma i pezzi di ricambio necessari non sono facilmente reperibili, in sintesi hanno fatto una pulizia interna e cercato di sistemare un commutatore che sembra essere la fonte del problema.
Il difetto comunque rimane: ogni tanto riceve bene ogni tanto diventa sordo e in VLF i segnali deboli non li riceve, mentre in Onde medie più o meno riceve sempre perchè i segnali sono sempre molto forti.
Ieri sera, in una momento di grazia dell'apparecchio sono riuscito a sentire RDL su 18,1 kHz, la si sente sempre e non è un ascolto difficile, ma ieri sera sono riuscito a sentirla in CW e a decodificare il messaggio eccolo:
8 TMIT18 77W T82 23444 5693E M 6
V5PTT 92887 7 <....> HEMI8 5133T T IWA459 6529* TT6T4 V *8 *<.....> 6T <....> MR4 48642 324T5 216T8 T71OE6
97G E87 71THSE5 996 *9 MI25 *2 986T1 17T44 2551TL MSH 479 72 M74 81OE72 8T7W T1 97TW4 14T1 RE T9213 * * EU1T
592T8 5T92 V 4T66SA NIT635 4 J9U5 TEE 6AW8T 2* JE51 9T962 6 *54 V 4STT9 7MT VTII TEMS131 T7NIT6 584OE8
9EU18IM T4EOTS9 31JT*E T 2T61TEE 8TUM9T 1TE I524 5IA14M E 9837A M 93292 5T4TTI E W4343 *1528 519IIMR 25966
8T G61T 734T8 11T68 K
questo è lo screenshot di fldigi ( il segnale FSK che si vede a 3000 Hz è GQD dalla Gran Bretagna che trasmette su 19,6 kHz arriva sempre forte ma al momento dello screenshot, avendo l'antenna girata a NE per sentire RDL, si trovava nella direzione di null della loop e quindi il segnale risultava molto attenuato)
Stamattina invece verso le 6 - 6.30 locali arrivava molto forte NAA da Cutler (USA) su 24 kHz e per la prima volta ho sentito anche JXN da Gildeskal (Norvegia) su 16,4 kHz.
Le immagini sono lo screenshot di spectrum lab e la foto del ricevitore con segnale a -81,2 dBm (il ricevitore dice che è su 24,021 kHz ma non mi fido molto della lettura agli Hz)

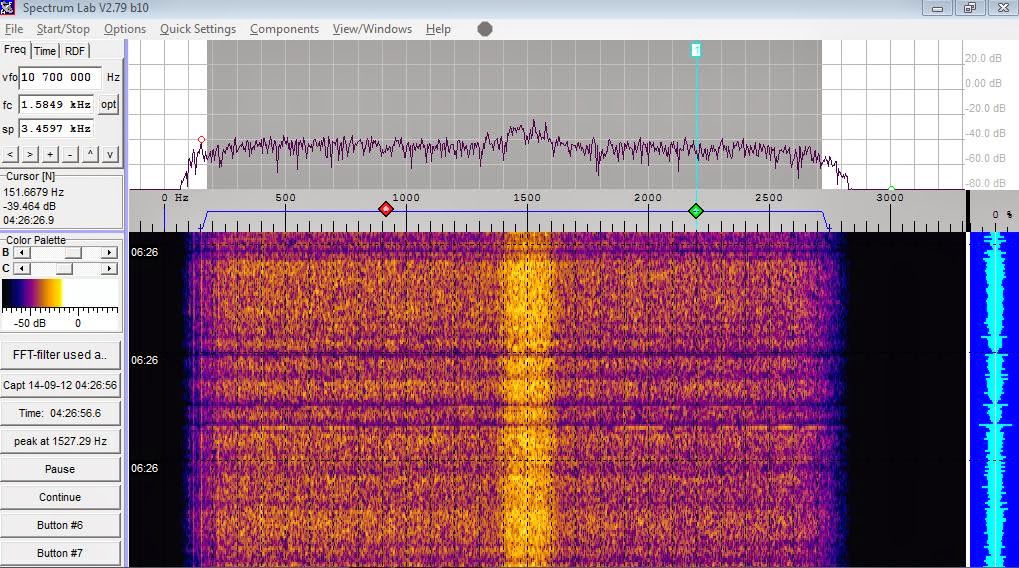

questo invece lo screenshot di spectrum lab per JXN e la foto del ricevitore: segnale a -88,1 dBm
eQSL da India e Nambia
Ricevo con piacere queste eQSL per ascolti in JT65, l'india è per me new country per gli ascolti Ham.
martedì 2 settembre 2014
NUOVA ANTENNA IN FERRITE PER MW E LW
Alcuni giorni fa ho avuto da Ivan - che ringrazio moltissimo - un nuovo condensatore variabile da 1200 pF con demoltiplica per una migliore sintonia.
Domenica sera l'ho inscatolato in un contenitore di recupero con il coperchio rotto (questo è il motivo per cui gli ho messo un adesivo di Sud Radio Andorra...adesivo degli anni 80).
qualche tempo fa avevo aumentato gli avvolgimenti sul mazzetto di ferriti fino a 140 spire divise a gruppi di 20 spire con delle prese intermedie per spostare verso il basso di range sintonizzabile
in funzione delle spire utilizzate.
Poi avevo aggiunto un ulteriore avvolgimento separato di accoppiamento per utilizzare l'antenna con collegamento diretto all'RX e non ad induzione.
Poi ho realizzato che c'erano troppi fili vaganti, troppi rumori e fruscii e disturbi e cosi' fra ieri sera e stasera ho chiuso tutto in due scatole.
I tre condensatori sono chiusi in un unico contenitore e il mazzetto di ferriti anche, le prese sugli avvolgimenti sono state collegate a dei connettori a banana da pannello e un BNC per la spira di accoppiamento...nel fare i buchi ci ho preso la mano e ne ho fatti due di troppo che ho coperto con una altro adesivo di radio budapest (di fine anni 70).
Adesso la provo e vedo che range di frequenze ottengo.
La scatola dell'antenna è stata incollata su una ralla per la rotazione.
le bande coperte sono le seguenti:
collegamento 0 - 1 1290 - 360 kHz
collegamento 0 - 2 950 - 190 khz
collegamento 0 - 3 680 - 130 kHz
collegamento 0 - 4 430 - 90 khz
collegamento 0 - 5 400 - 75 kHz
collegamento 0 - 6 370 - 65 kHz
collegamento 0 - 7 330 - 60 kHz
quindi quelli utili sono solo il collegamento 0-1 e lo 0-6, per ora va bene così, proverò a mettere un ulteriore avvolgimento con meno spire per coprire la banda sopra 1290 kHz oppure a diminuire le spire dell'avvolgimento 1.
AGGIORNAMENTO:
l'altra sera ho provato ad aumentare le spire dell'ultimo avvolgimento con ulteriori 35 spire e ad aggiungere un avvolgimento di sole 10 spire all'inizio della bobina, con le 35 avrei dovuto allargare verso il basso (sotto i 60 khz) la banda sintonizzabile in VLF e con l'avvolgimento da 10 spire alzare la gamma sintonizzabile sopra i 1290 kHz.
Ma l'antenna è diventata molto rumorosa e la vicinanza di un impianto di trasmissione in FM ha complicato le cose, inoltre continuo ad avere i due cavetti di collegamento fra le prese dell'antenna e le prese sulla scatola dei variabili, quando si ruota l'antenna questi due cavetti sono fastidiosi.
Allora ho: tolto nuovamente le spire che avevo aggiunto e portato l'antenna alla stessa configurazione sopra descritta. Stranamente continua ad essere rumorosa, mentre quando l'avevo provata nei giorni scorsi non lo era così tanto.
Decido pertanto di eliminare tutti cavetti esterni per il collegamento fra la scatola superiore e quella inferiore collegando direttamente la bobina ai variabili attraverso due fili elettrici che passano da una scatola all'altra attraversando i coperchi e la ralla, ho pertanto praticato un foro passante al centro delle due scatole, la rotazione non è un problema perchè la ralla ha una intercapedine (un foro cilindrico centrale) molto voluminosa che consente ai fili di essere sottoposti a rotazione senza stress eccessivi se adeguatamente dimensionati in lunghezza.
Ho riaperto i due buchi coperti con l'adesivo di radio budapest ed aggiunto altri due connettori a banana da pannello.
I due contenitori non hanno più fili esterni che li collegano e ruotare quello sopra contenente le ferriti rispetto a quello sotto coi variabili diventa più agevole.
A questo punto devo solo collegare le prese a parete nella giusta sequenza.
Ho ancora due cavetti: quello che collega un capo dell'avvolgimento al rotore dei variabili che ha posizione fissa e quello, di posizione variabile, che collega le varie prese dell'avvolgimento allo statore dei variabili. Per il primo decido di togliere il cavetto che tanto non va spostato fra le varie prese e collegare le due "banane femmine" direttamente con uno spezzone molto corto di filo di rame smaltato carteggiandolo alle estremità per togliere la smaltatura, così:
mentre per il secondo, taglio il cavetto in uso fino alla lunghezza minima che mi consente di collegare le due prese più lontane (l' azzurra a destra e la rossa all'estrema sinistra).
Quindi ora ho un solo cavetto che collega le varie prese della bobina con lo statore dei variabili ma sempre attraverso la sola scatola superiore. Così:
I due connettori neri della scatola contenente l'antenna (quelli con lo spezzone di filo di rame) potrebbero essere eliminati collegando direttamente l'inizio dell'avvolgimento della bobina al rotore dei variabili, ma per adesso va bene così.
Quando ho provato l'antenna mi sono accorto che è ancora rumorosa, l'ho provata con almeno 3 ricevitori differenti ma la situazione non cambia di molto cambiando i ricevitori. Il rumore è di tipo "elettrico": un forte ronzio dalla tonalità bassa. Allora ho inziato a girare per casa per vedere quale luci fossero accese, quali trasformatori fossero attaccati ecc....quando finalmente ho deciso di andare a dormire ho spento la Loop AOR (che uso per confronto) e scollegato dalla presa della corrente il trasformatore 220-->110V che uso per alimentarla e ZAC!!!! il rumore è scomparso i segnali sono forti e puliti...il problema non era in giro per la casa ma direttamente li...vicino alla postazione.
Adesso rimane il dubbio che forse gli avvolgimenti che prima ho messo e poi tolto a causa del rumore, possano essere ri-aggiunti per provare nuovamente ad accordare sopra i 1290 kHz e sotto i 60 kHz.
Poi ho scoperto un'altra cosa: se collego la calza del coassiale che va dall'antenna all'R600 con il "ground" dell'R600 spariscono le interferenze sulle LW generate dalla locale stazione in FM che trasmette da vicino casa (non so perchè sparisca l'interferenza facendo questo collegamento).
Adesso ho un'altra idea: posso eliminare anche l'ultimo cavetto esterno rimasto sostituendo tutti i connettori a banana rossi sulla scatola dell'antenna in ferrite - o parte di questi, con un collegamento interno fra le prese della bobina utilizzando degli interruttori da parete messi al posto degli innesti rossi. Accendendo in sequenza gli interruttori collego via via un numero sempre più elevato di spire.
E così ho risolto il problema dell'ultimo cavetto esterno, stasera - se mi viene la poesia di farlo - li compro e li monto, domani aggiorno.
Domenica sera l'ho inscatolato in un contenitore di recupero con il coperchio rotto (questo è il motivo per cui gli ho messo un adesivo di Sud Radio Andorra...adesivo degli anni 80).
Ho usato questo condensatore in aggiunta agli altri 2 (da 1000 e da 400 pF) mettendolo in parallelo mediante dei cavi elettrici e dei connettori a banana e collegando l'antenna in ferrite che avevo descritto in questo post:
qualche tempo fa avevo aumentato gli avvolgimenti sul mazzetto di ferriti fino a 140 spire divise a gruppi di 20 spire con delle prese intermedie per spostare verso il basso di range sintonizzabile
in funzione delle spire utilizzate.
Poi avevo aggiunto un ulteriore avvolgimento separato di accoppiamento per utilizzare l'antenna con collegamento diretto all'RX e non ad induzione.
Poi ho realizzato che c'erano troppi fili vaganti, troppi rumori e fruscii e disturbi e cosi' fra ieri sera e stasera ho chiuso tutto in due scatole.
I tre condensatori sono chiusi in un unico contenitore e il mazzetto di ferriti anche, le prese sugli avvolgimenti sono state collegate a dei connettori a banana da pannello e un BNC per la spira di accoppiamento...nel fare i buchi ci ho preso la mano e ne ho fatti due di troppo che ho coperto con una altro adesivo di radio budapest (di fine anni 70).
Adesso la provo e vedo che range di frequenze ottengo.
La scatola dell'antenna è stata incollata su una ralla per la rotazione.
collegamento 0 - 1 1290 - 360 kHz
collegamento 0 - 2 950 - 190 khz
collegamento 0 - 3 680 - 130 kHz
collegamento 0 - 4 430 - 90 khz
collegamento 0 - 5 400 - 75 kHz
collegamento 0 - 6 370 - 65 kHz
collegamento 0 - 7 330 - 60 kHz
quindi quelli utili sono solo il collegamento 0-1 e lo 0-6, per ora va bene così, proverò a mettere un ulteriore avvolgimento con meno spire per coprire la banda sopra 1290 kHz oppure a diminuire le spire dell'avvolgimento 1.
AGGIORNAMENTO:
l'altra sera ho provato ad aumentare le spire dell'ultimo avvolgimento con ulteriori 35 spire e ad aggiungere un avvolgimento di sole 10 spire all'inizio della bobina, con le 35 avrei dovuto allargare verso il basso (sotto i 60 khz) la banda sintonizzabile in VLF e con l'avvolgimento da 10 spire alzare la gamma sintonizzabile sopra i 1290 kHz.
Ma l'antenna è diventata molto rumorosa e la vicinanza di un impianto di trasmissione in FM ha complicato le cose, inoltre continuo ad avere i due cavetti di collegamento fra le prese dell'antenna e le prese sulla scatola dei variabili, quando si ruota l'antenna questi due cavetti sono fastidiosi.
Allora ho: tolto nuovamente le spire che avevo aggiunto e portato l'antenna alla stessa configurazione sopra descritta. Stranamente continua ad essere rumorosa, mentre quando l'avevo provata nei giorni scorsi non lo era così tanto.
Decido pertanto di eliminare tutti cavetti esterni per il collegamento fra la scatola superiore e quella inferiore collegando direttamente la bobina ai variabili attraverso due fili elettrici che passano da una scatola all'altra attraversando i coperchi e la ralla, ho pertanto praticato un foro passante al centro delle due scatole, la rotazione non è un problema perchè la ralla ha una intercapedine (un foro cilindrico centrale) molto voluminosa che consente ai fili di essere sottoposti a rotazione senza stress eccessivi se adeguatamente dimensionati in lunghezza.
Ho riaperto i due buchi coperti con l'adesivo di radio budapest ed aggiunto altri due connettori a banana da pannello.
I due contenitori non hanno più fili esterni che li collegano e ruotare quello sopra contenente le ferriti rispetto a quello sotto coi variabili diventa più agevole.
A questo punto devo solo collegare le prese a parete nella giusta sequenza.
Ho ancora due cavetti: quello che collega un capo dell'avvolgimento al rotore dei variabili che ha posizione fissa e quello, di posizione variabile, che collega le varie prese dell'avvolgimento allo statore dei variabili. Per il primo decido di togliere il cavetto che tanto non va spostato fra le varie prese e collegare le due "banane femmine" direttamente con uno spezzone molto corto di filo di rame smaltato carteggiandolo alle estremità per togliere la smaltatura, così:
Quindi ora ho un solo cavetto che collega le varie prese della bobina con lo statore dei variabili ma sempre attraverso la sola scatola superiore. Così:
I due connettori neri della scatola contenente l'antenna (quelli con lo spezzone di filo di rame) potrebbero essere eliminati collegando direttamente l'inizio dell'avvolgimento della bobina al rotore dei variabili, ma per adesso va bene così.
Quando ho provato l'antenna mi sono accorto che è ancora rumorosa, l'ho provata con almeno 3 ricevitori differenti ma la situazione non cambia di molto cambiando i ricevitori. Il rumore è di tipo "elettrico": un forte ronzio dalla tonalità bassa. Allora ho inziato a girare per casa per vedere quale luci fossero accese, quali trasformatori fossero attaccati ecc....quando finalmente ho deciso di andare a dormire ho spento la Loop AOR (che uso per confronto) e scollegato dalla presa della corrente il trasformatore 220-->110V che uso per alimentarla e ZAC!!!! il rumore è scomparso i segnali sono forti e puliti...il problema non era in giro per la casa ma direttamente li...vicino alla postazione.
Adesso rimane il dubbio che forse gli avvolgimenti che prima ho messo e poi tolto a causa del rumore, possano essere ri-aggiunti per provare nuovamente ad accordare sopra i 1290 kHz e sotto i 60 kHz.
Poi ho scoperto un'altra cosa: se collego la calza del coassiale che va dall'antenna all'R600 con il "ground" dell'R600 spariscono le interferenze sulle LW generate dalla locale stazione in FM che trasmette da vicino casa (non so perchè sparisca l'interferenza facendo questo collegamento).
Adesso ho un'altra idea: posso eliminare anche l'ultimo cavetto esterno rimasto sostituendo tutti i connettori a banana rossi sulla scatola dell'antenna in ferrite - o parte di questi, con un collegamento interno fra le prese della bobina utilizzando degli interruttori da parete messi al posto degli innesti rossi. Accendendo in sequenza gli interruttori collego via via un numero sempre più elevato di spire.
E così ho risolto il problema dell'ultimo cavetto esterno, stasera - se mi viene la poesia di farlo - li compro e li monto, domani aggiorno.
