Loop Deshibo GA450

Dopo una attesa di circa 20 giorni è arrivata la mini loop di costruzione cinese Deshibo GA450.

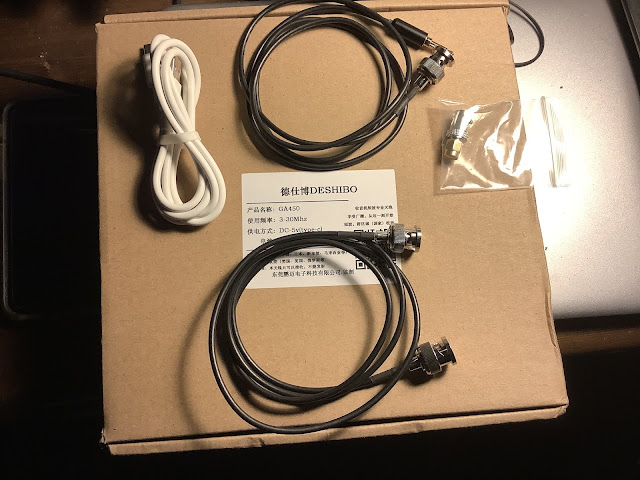

E’ arrivata con una dotazione completa di cavetti BNC/3,5mm - BNC/BNC, adattatore Sma e cavo per la ricarica della batteria; la batteria era parzialmente carica ed è del tipo 18350 5v 1A.

Come visibile dalla prima immagine sopra, la loop GA450 (quella a sinistra) è più piccola rispetta alla AOR LA400 (al centro), e molto più piccola rispetta alla Loop Grahn GS5-SE+ML3 (a destra). Per uscite sul campo unisce pertanto, in una sola antenna, il vantaggio della piccola dimensione della AOR e la possibilità di essere utilizzata con la batteria senza bisogno di connessione alla rete elettrica, esattamente come la Grahn, che però è pressochè intrasportabile perchè troppo grande e pesante.

Non avevo grandi speranze sulle performances di questa antenna, invece,  sorprendentemente, si comporta molto bene rispetto alla AOR e anche alla Loop Grahn. Normalmente la GA450 “sente” tutto quello che ricevono le altre due loop e in molti casi restituisce anche un segnale migliore come intensità e anche come rapporto segnale rumore. Se dovessi dare un rating personale alle tre loop direi che al primo posto, per qualità del segnale, semplicità operativa, dimensioni  e costo, metto decisamente la Deshibo GA450, la AOR al secondo, la Grahn al terzo. La loop tedesca restituisce segnali leggermente più puliti ma più bassi, anche fino a 15-20 dBu inferiori senza considerare il costo che è 4 volte più elevato, in linea con quello della AOR. Io ho pagato la Deshibo 80 euro circa su Amazon (prodotto + trasporto), su EBay  la si trova a circa 70-80 euro, su Aliexpress scende fino a 60 euro + una decina per il trasporto con tempi di consegna di circa 20-30 giorni.

Di contro la Loop Deshibo non ha un preselettore, è dichiarata funzionante sulla banda di 2.3-30MHz e in onde medie, mentre le altre due hanno il preselettore e funzionano da 0 a 30MHz, con la AOR che si spinge fino a 500MHz senza possibilità di tuning della banda ricevuta.

Mi sarei anche aspettato che la Deshibo, priva di preselettore, portasse al suo seguito una miriade di spurie dalla banda broadcasting FM mentre invece non è per nulla così.

Cosa ci sia nelle due scatoline di plastica nera che compongono la base dell’antenna e l’aggancio del loop (in acciaio) non è dato saperlo perchè i coperchi di chiusura non sono avvitati, ma incollati. Per aprirli bisogna romperli. Lo avrei fatto se l’antenna si fosse dimostrata spazzatura totale, ma siccome funziona molto meglio delle aspettative…meglio tenersi la curiosità e una antenna funzionante.

Posto un video di comparazione fra la Loop Deshibo (posta internamente alla mia abitazione) e la filare esterna di 25m con trasformatore di impedenza 32:1.

La loop è in uso abbinata al tecsun PL880 all’inizio del video, poi intervenendo sul selettore d’antenna, commuto la ricezione sulla filare da 25m, e successivamente per concludere il video, commuto nuovamente sulla Loop Deshibo. La stazione ricevuta è Radio New Zealand su 5980 kHz, l’ora in cui il video è stato realizzato è 16:35 UTC.

Link video Radio New Zealand - GA450 vs. Antenna Filare

Nella mattinata di ieri, approfitttando di una giorno di ferie lavorative, ho dato una spazzolata alle bande alte partendo da 21800 kHz (Sound of Hope), ho ricevuto tutto quello che era ricevibile con segnale buono / intellegibile in accordo con le informazioni qualitative di ascolto riportate su shortwave info. Tutte le principali broadcasting erano ricevibili dalle loro stazioni relay sparse fra Asia Africa ed Europa.

In Onde medie invece non è la migliore antenna che abbia avuto. La loop Grahn rimane la migliore fra le antenne per uso interno. In Onde lunghe - fuori dalla banda di ricezione dell’antenna  come dichiarata dal produttore - riceve quasi nulla con l’eccezione di alcuni NDB vicino alla mia abitazione (NOV: 292 kHz e pochi altri) e giusto le due broadcasting più potenti poco sotto i 270 khz.

Devo precisare che le antenne e la stazione di ascolto si trovano in un locale sotto il tetto di casa e che il tetto è in legno, non in cemento armato. Da me le antenne interne funzionano bene non avendo schermature particolari.

Credo che il video non si sia caricato posto anche un link al medesimo video caricato su YouTube.

Loop Deshibo GA450



Sono riuscito a trovare in rete su un “tubo” Cinese alcuni video relativi all’uso della Loop Deshibo GA-450. Come da ipotesi non è una grande performer. Ma per poche decine di euro non è che si possa avere moltissimo. Nella pagina web, al link sottostante, sono disponibili varie confronti con antenne attive cinesi sia loop attive che filari passive. Di solito viene impiegato come ricevitore il Sangean 909X.

Buona visione.

Video Loop Deshibo GA-450

ATS-25 RECEIVER (SI4732)

 I got the receiver dispatched few days ago after buying on Amazon. Mine one was priced around 160Euros. I went for the version offered with a soft touch VFO since the experience I had with the traidtional VFO from the ATS-20 was just very bad.

The receiver is sligtly bigger than the ATS-20 and offers a nice dimensions touchscreen for operations.

With its whip antenna - in short waves -it does not pick up any signal with the exception of few strong broadcasters, in Medium wave it just receives the 900 kHz of RAI - Milano which broadcasting center is roughly 50 km away from my home.

With external aerial on shortwave broadcasting bands, it just does the work one is expecting: good signals, fine audio quality, using attenuation features it can also manage quite strong signals without that much of intermodulation and overloading. Basically no difference with other general purpose desktop receivers I own.

I connected the recevier to two different internal active loops (the GS5-SE + ML3 Grahn Spezialantennen and the AOR LA-400) and also inside the house it gets many signals, also weak ones. During late afternoon and early morning with the AOR LA-400 I could receive all the available broadcasters from Asia (Vietnam, Thailand, Japan, both Koreas, The Philippines, Taiwan),Guam, Mariana islands and also Radio Habana, Radio Marti, WRMI, WWCR. No issues with european stations and midde east ones.

On SSB seems to me that the audio quality of the ATS-20 is slightly better  and also a little less noisy.

I like to remark that the reception with the AOR-LA400 was really amazing and that the small Japanese loop outperformed the Grahn GS5-SE+ML3 when the two are compared on this small ATS-25. This looked weird to me and the testing of the ATS-25 turned into a comparison between the 2 loops on various bands. I must mention that the roof of my house (the shack is just under the roof) is built in wood...basically the same as being outside.

I thought that next would be to find a loop as small as the AOR with energy supplied by battery instead from the home AC line.

Et Voilà!! I found this (cheap) internal active loop, chinese made, at 80 Euros on Amazon, on ebay it can be found also at just 60 euros. Surely it will not perform as the AOR LA400, but it costs 5 times less. Is called "GA-450 loop" it's smaller than the AOR (only 20cm diameter vs.30cm diameter of the AOR), it covers medium waves and shortwaves from 2300 up to 30000 kHz. And finaly it is powered with a 1000 mAh internal rechargable battery, I have not that many expectations and illusions but let's see what happens when it's delivered.



Here following some more pictures of the screen options of the ATS 25.

Usefull features are: the direct input of the fequency from a key-in screen, and the "seek" up and down along the band. The seek functions I would suggest to be activated with a step of 1 kHz search otherwise it simply skips many stations which are indeed there; seeking up down it finds 1 or 2 or 3 stations, surfing the band with manual VFO you find >10. Which is the level of signal below which the seek functions does not stop? Unknown.

Interesting is also the INFO screen with many details on the signal and the reception.

In FM I just made a quick tour: with it's whip antenna signals are there, audio not bad, RDS works.
